Prezentace releových zabezpečovacích zařízení

V roce 2017 se náš spolek zapojil do osvětové činnosti, jejímž cílem je popularizace a propagace železniční techniky nejen mezi dětmi a mládeží ale i u široké veřejnosti. Za tímto účelem jsme vytvořili mobilní stánek s prezentací reléových zabezpečovacích zařízení. Jeho návštěvníci si mohou sami vyzkoušet práci výpravčího ve dvou železničních stanicích, na odbočce nebo mezilehlém traťovém hradle. Předvádíme nejen způsob obsluhy a činnost releových zabezpečovacích zařízení, která jsou stále hojně provozována na naší železniční síti, ale i funkci a stavy železničních přejezdů a správné chování v jejich blízkosti. Nejmenším návštěvníkům stánku vystavujeme certifikát potvrzující absolvování základního proškolení z obsluhy železničního zabezpečovacího zařízení. Náplň se snažíme neustále inovovat a rozšiřovat. Nově jsme do sestavy zařadili výstražník přejezdového zabezpečovacího zařízení. Stánek je možné navštívit na různých akcích pořádaných subjekty působícími na české železnici, muzejními expozicemi, středními a vysokými školami i dalšími institucemi. Vždy se snažíme pro pořadatele připravit náplň prezentace dle jeho požadavků. Máte-li zájem o zapojení našeho stánku do programu na vámi pořádané akci, napište nám na adresu uvedenou v sekci kontakt.



Technický popis prezentovaného zařízení

1

Stánek se skládá ze tří dopraven vybavených rozličnými druhy reléového zabezpečovacího zařízení. Železniční stanice Boskovice a Číslicová jsou realizovány pomocí počítačové simulace v programu Panelátor, zatímco mezi nimi ležící odbočka Skály je vybavena skutečným ovládacím a indikačním pultem.

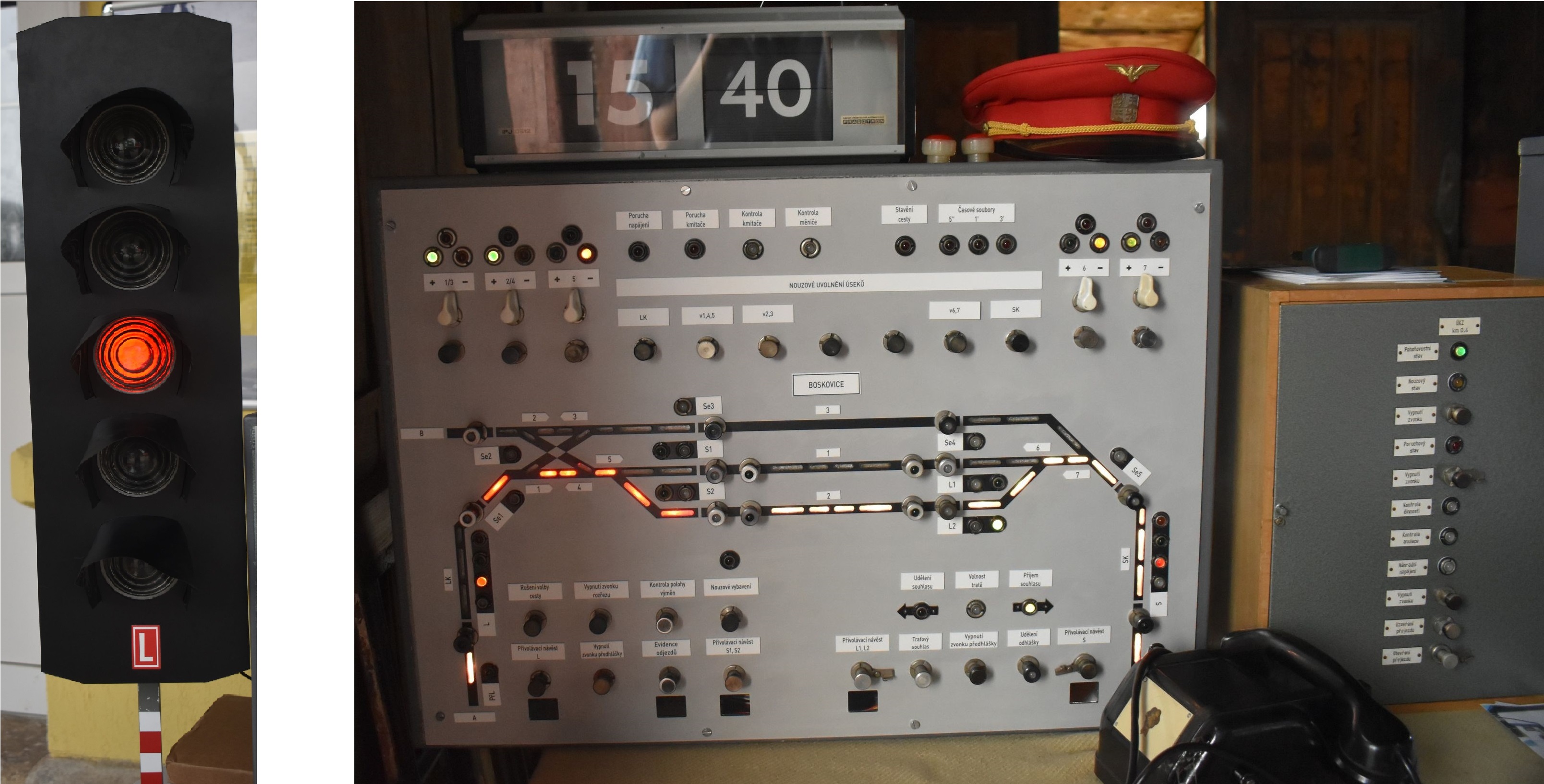

Stanice Boskovice

je vybavena reléovým zabezpečovacím zařízením typu AŽD 71 s tlačítkovou volbou. Je prezentováno buď ve formě počítačové simulace na monitoru, nebo jako reálná replika indikační a ovládací desky. V obou případech je na pozadí řízena programem Panelátor prostřednictvím počítače. Kolejiště odpovídá skutečné železniční stanici Boskovice, ležící na regionální trati ze Skalice nad Svitavou do Chornic. Vjezdové návěstidlo L nebo S může být připojeno na model návěstidla AŽD 70 v měřítku 1:3. K příslušenství stanice patří také telefon systému MB a lístečkové hodiny, které ukazujíí modelový čas. Na zařízení prezentujeme:

  • význam a činnost zabezpečovacího zařízení
  • obsluhu RZZ
  • telefonické dorozumívání

Stanice Číslicová

je vybavena reléovým zabezpečovacím zařízením typu AŽD 71 s číslicovou volbou realizovaného na počítači pomocí programu Panelátor. Zařízení je obsluhováno prostřednictvím skutečné ovládací skřínky číslicové volby připojené k simulačnímu programu.

4

Odbočka Skály

je vybavena reléovým zabezpečovacím zařízením AŽD 71 s individuální volbou. Výhybka číslo 1 se uzamyká výměnovým zámkem, jehož klíč se vkládá do elektromagnetického zámku. 1

Traťové zabezpečovací zařízení

Jednokolejná trať mezi stanicí Boskovice a odbočkou Skály je vybavena reléovým poloautomatickým blokem. Stejné traťové zabezpečovací zařízení je zřízeno v obou traťových kolejích ve dvoukolejném úseku mezi odbočkou Skály a stanicí Číslicová. Jízdy vlaků na jednokolejné trati mezi stanicemi Číslicová a Boskovice jsou zabezpečeny telefonickým dorozumíváním s využitím telefoního spojení systému místní baterie (MB).


Stánek jste mohli vidět na těchto akcích:

24.04.2017 – Noc mladých výzkumníků 2017, Východočeské muzeum Pardubice
08.06.2017 – Vědecko-technický jarmark Univerzity Pardubice 2017
06.10.2017 – Noc vědců na Univerzitě Pardubice 2017
27.03.2018 – Noc mladých výzkumníků 2018, Východočeské muzeum Pardubice
21.04.2018 – Zahájení sezony železničního muzea ve Zlonicích 2018
14.06.2018 – Vědecko-technický jarmark Univerzity Pardubice 2018
22.09.2018 – Národní den železnice 2018, České Budějovice
05.10.2018 – Noc vědců 2018 na Univerzitě Pardubice
27.10.2018 – 700 let Lisovic, slavnostní ukončení sezóny Železničního muzea Zlonice
16.04.2019 – Noc mladých výzkumníků,Univerzita Pardubice, Pardubice
31.05.2019 – Muzejní noc, Svitavy
01.06.2019 – Oslavy 170 let spojovací dráhy Brno-Česká Třebová, Svitavy, PLK
07.06.2019 – Muzejní noc, Městské muzem a galerie Břeclav
13.06.2019 – Vědecko-technický jarmark, Univerzity Pardubice, Pardubice
15.06.2019 – Den dopravní nostalgie, Brno Maloměřice
20. a 21.07.2019 – Bezdružické parní léto, Plzeňská dráha, Bezdružice
07.09.2019 – Svitávecký jarmark tradičních řemesel, městys Svitávka
21. a 22.09.2019 – Den železnice 2019, Lužná u Rakovníka, České dráhy, a. s.
27.09.2019 – Noc vědců, Univerzita Pardubice, Pardubice
24.10.2019 – Veletrh studijních a pracovních příležitostí Otevíráme dveře vzděláním, SPŠE Plzeň
14. - 16.02.2020 – výstava železniční techniky a modelů, Rajhrad
02.10.2020 – Muzejní noc, Muzeum a galerie v Mostě, Most
17.-18.07.2021 – Bezdružické parní léto, Plzeňská dráha, Bezdružice
24.07.2021 – Třebívlice, AŽD Praha, Třebívlice
04.06.2022 – 140 let místní dráhy Choceň–Litomyšl, České dráhy, a. s., Cerekvice nad Loučnou
11.-12.06.2022 – Muzejní víkend v Turnovském depu, Kolej-klub z. s., Turnov

Stánek můžete navštívit na těchto plánovaných akcích:

25.-26.06.2022 – Víkend v Zubrnicích, Zubrnická muzeální železnice, Zubrnice
16.-17.07.2022 – Bezdružické parní léto, Plzeňská dráha, Bezdružice
20.-21.08.2022 – Osecká pouť, Muzejní expozice v žst. Dubí, žst. Dubí
